金屬材料鑄造缺陷

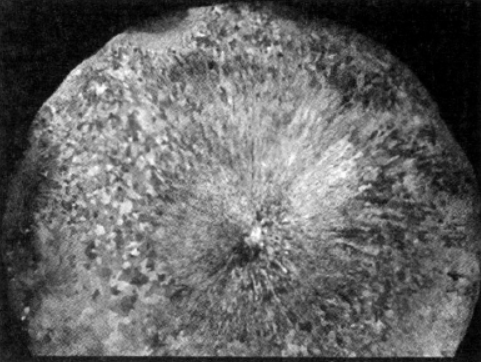

偏析金像組織圖1：

圖1、邊部灰色處為反偏析區

金屬在凝固過程中，氣體的溶解度急劇降低，在戮度很大的固態金屬中難以逸出而滯留于熔體內形成氣孔。與縮孔縮松的形態不同，氣孔一般呈圓形、橢圓形或長條形，單個或成串狀分布，內壁光滑?？變?nèi)常見氣體有H₂、CO、H₂O、CO₂等。按氣孔在鑄錠中出現的位置分為內部氣孔、皮下氣孔和表面氣孔。氣孔的存在減少了鑄錠的有效體積和密度，經加工后雖可被壓縮變形，但難以焊合，結果造成產品的起皮、起泡、針眼、裂紋等缺陷。

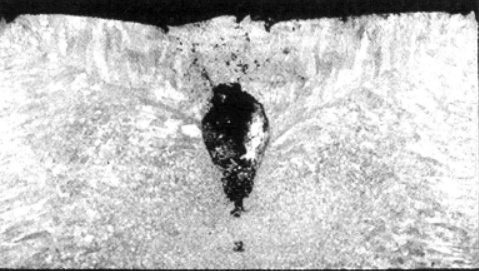

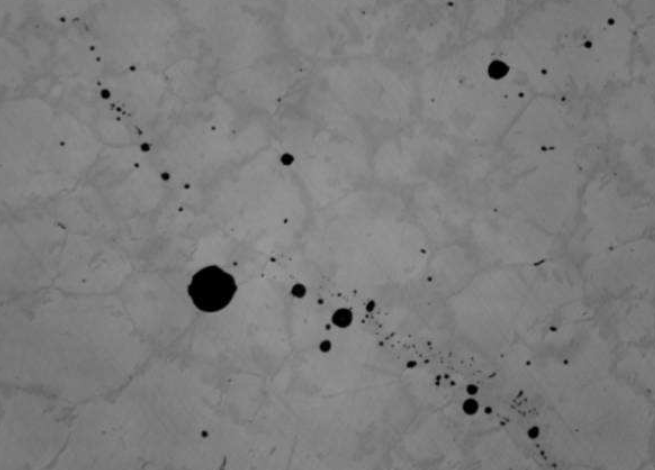

氣孔形態金相組織見圖2

圖2 澆鑄時由模底和模壁產生的氣體來不及逸出而沿結晶方向形成氣孔

金屬在凝固過程中，發生體積收縮，熔體不能及時補充，而在最后凝固的地方出現收縮孔洞，稱為縮孔或縮松。容積大而集中的縮孔稱為集中縮孔，細小而分散的縮孔稱為縮松，其中出現在晶界和枝晶間借助于顯微鏡觀察的縮松稱為顯微縮松。

縮孔表面多參差不齊，近似鋸齒狀，晶界和枝晶間的縮孔多帶棱角 ， 有些縮孔常為析出的氣體所充填，孔壁較平滑，此時的縮孔也是氣孔，縮孔內往往伴生低熔點物。

縮孔均出現在斷面的中心區。位于頭部的縮孔多呈錐形，內表面參差不齊或 有粗大的結晶組織。位于中部的斷續縮孔多為形狀不規則的大小孔洞，內部有時會充有金屬凝固時析出的氣體，表面較光滑，在以后的加工中往往難以焊合而形成分層和氣泡?？s孔的附近還易造成應力集中而在加工中產生裂紋。

縮松常分布于斷面的中心附近或整個斷面，有時出現在縮孔附近，呈細小分散的孔洞分布于晶界或枝晶間隙。有些細小的縮松肉眼難以發現，僅借助于顯微鏡或水壓試驗才能察覺。疏松造成金屬組織的不致密，因而大大降低合金的機械性能和抗蝕能力。

縮孔和縮松區域的大小與合金的凝固收縮系數，金屬液體的流動性，結晶溫度范圍的寬窄，鑄錠的斷面尺寸、澆鑄溫度以及凝固條件等因素有關。合金的凝固收縮系數愈大，鑄錠斷面的尺寸愈大，縮孔將愈嚴重。合金的結晶溫度范圍越窄，流動性越好，則縮孔越集中；反之如合金的結晶溫度越寬，凝固時的結晶過渡帶越寬，則愈易形成縮松。

縮孔與縮松產生的主要原因有：熔煉工藝不合理，澆鑄溫度較低，補縮不良，斷流；冷卻強度較大，澆鑄速度快；結晶器設計不合理，保溫帽太低、潮濕；合金結晶溫度范圍寬，流動性差等。

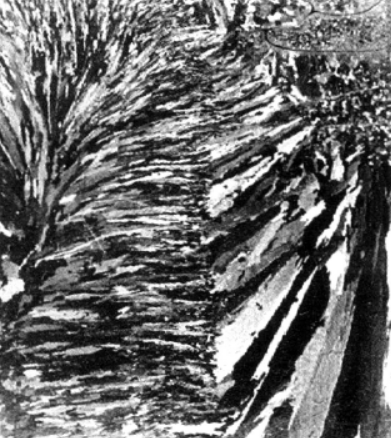

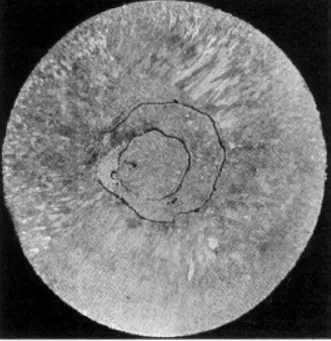

縮孔與縮松形態金相組織見圖3、圖4。

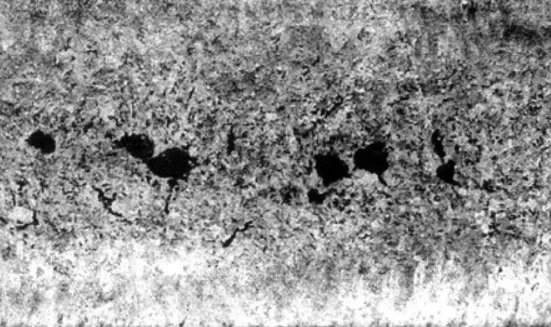

圖4: 橫截面存在分散縮孔，周?chē)樯s松及小裂紋

與基體有明顯分界面，性能相差懸殊的金屬或非金屬物稱為夾雜。

按夾雜的性質可分金屬夾雜和非金屬夾雜兩類。金屬夾雜指不溶于基體金屬的各種金屬化合物初晶及未熔化完的高熔點純金屬顆粒以及外來異金屬;非金屬夾雜包括氧化物、硫化物、碳化物、熔劑、熔渣、涂料、爐襯碎屑以及硅酸鹽等。

按夾雜來源的不同可分內生夾雜與外生夾雜。內生夾雜可能以游離狀態或與基體金屬結合成化合物的狀態存在，也可能是多種雜質的互相結合。

內生夾雜中先析出的高熔點金屬化合物初晶或純金屬多呈規則的顆粒狀、塊狀、片狀或針狀，分布極不均勻。而低熔點金屬化合物則常沿晶界或枝晶軸間析出呈液珠狀、球狀、網絡狀或薄膜狀等。壓力加工時，塑性良好的夾雜可沿加工方向拉長變形，塑性不良的夾雜仍保持鑄造時形態或破碎成更小的顆粒，呈斷續的鏈狀沿加工方向分布。

外來夾雜是在生產過程中從爐襯、工具上的剝落物，通常較粗大而形狀不定。由于與基體有完全不同的化學組成和組織，因而在折斷口或切削加工時即可根據不同的色澤與受蝕情況被發現。

鋼鐵中非金屬夾雜物形態見圖5

圖5   鋼鐵中非金屬夾雜物

金屬在凝固過程中產生的裂紋稱為熱裂紋;凝固后產生的裂紋稱為冷裂紋。裂紋破壞了金屬的完整性，除少數可通過及時加工除去外，通常在以后的加工和 使用過程中會沿著應力集中區域進一步擴大，最后導致破裂。

熱裂紋是在鑄錠尚未完全凝固或雖已凝固而晶界和枝晶間尚有少量低熔點相時，因金屬液態、固態收縮及凝固收縮受到阻礙，當收縮應力超過了當時的金屬?gòu)?qiáng)度或線收縮大于合金延伸率時形成的。按出現的部位不同，熱裂紋可分為表面裂紋、中心裂紋、放射狀裂紋及側面橫裂紋等。熱裂紋多沿晶界擴展，曲折而不規則，常出現分枝，裂紋內可能夾有氧化膜或表面略帶氧化色。

影響熱裂紋的因素有合金的本性(合金的凝固收縮系數和高溫強度等)，澆注工藝和鑄錠結構等方面。合金中某些元素及不溶性的低熔點雜質能明顯增大熱裂傾向。半連續鑄錠的冷卻速度較大因而比鐵模鑄錠熱裂傾向大得多，鑄造中加大鑄造速度也會增大熱裂傾向，從鑄錠結構看，截面尺寸越大，則愈易發生熱裂。

冷裂紋是在鑄錠冷卻到溫度較低的彈性狀態時，若錠坯內外還存在較大的溫差，則收縮應力可能集中于某些薄弱區域。一旦應力超過了金屬的強度和塑性極限，鑄錠將出現冷裂。冷裂紋的特征是多呈穿晶開裂，多呈直線擴展，裂紋較規則、挺拔平直。冷裂紋往往由熱裂紋發展而來。

鑄造裂紋產生的直接原因是存在鑄造應力，引起的因素有：鑄造溫度不合適，速度快，冷卻速度過大或過小，冷卻不均勻；連鑄拉停工藝不當；合金本身有熱脆性，強度差；覆蓋劑或潤滑劑選擇不合理；結晶器、坩堝、托座、澆鑄管等設計不良，變形或安裝不當。

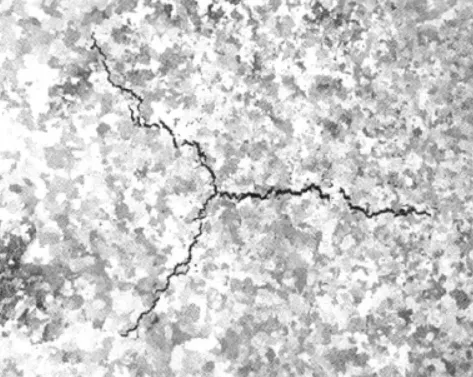

鑄造中冷熱裂紋如圖6、圖7：

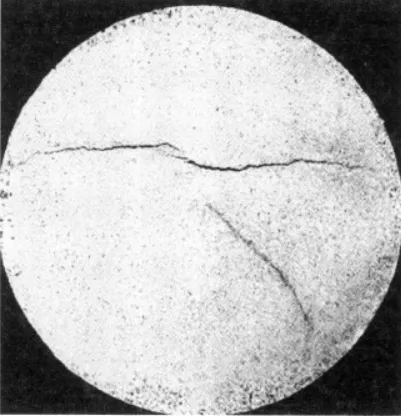

內部應力冷裂紋

鑄錠不同部位晶粒大小差異較大的現象稱為晶粒不均。

常見的有：扁錠結晶中心線偏離中心，兩側粗大柱狀晶，方向相差較大，柱狀晶扭曲，方向紊亂;圓錠偏心嚴重，局部粗大柱狀晶，局部晶粒細小;懸浮晶或其他異常粗大晶粒。

產生的主要原因：結晶器內壁粗糙，結晶器變形，潤滑油涂料分布不勻;冷卻強度差異較大，冷卻水分流不均，射角不合理，方向紊亂；澆鑄時間長，澆溫低，冷卻緩慢等。

典型晶粒不均如圖9所示

晶粒嚴重不均勻，結晶方向絮亂

鑄錠常見的表面缺陷還有：疤痕、麻面、麻坑、毛刺、縱向條痕，橫向竹節等。

1、麻面

鑄錠表面的各種不平整現象稱為麻面。

麻面上常有顆粒狀凸起和砂眼，并伴生有涂料、覆蓋劑、氧化物等污物。產生的主要原因是鑄造溫度低、速度慢；結晶器內壁不光滑或覆蓋劑不良;漏斗堵塞等。

2、毛刺

鑄錠表面、邊角、出現尖銳狀金屬凸起現象稱為毛刺。

產生的主要原因是結晶器內壁不光滑；空心鑄坯連鑄芯桿質量不好。

3、縱向條痕

鑄錠表面呈連續或斷續的縱向條狀凸起或凹陷稱為縱向條痕

產生的主要原因是結晶器內壁鉆有金屬或其他氧化物或其上產生磨損的凹槽；內襯裝配縫隙較大。

4、竹節

具有拉停工藝的連鑄坯，表面出現較大的周期性的凹凸現象稱為竹節。

產生的主要原因是拉停工藝不當或者結晶器、模具變形。
