鋁合金A型試塊-滲透檢測用試塊
鋁合金A型試塊 依據JB/T6064-2015及NB/T47013-2015標準的要求,檢測劑性能評估：用于比較不同滲透劑的靈敏度，也可對比新、舊滲透劑的靈敏度，還能檢驗滲透劑對鋁材的腐蝕性。
無損檢測是指在不損害或不影響被檢測對象使用性能,不傷害被檢測對象內部組織的前提下，利用 材料內部結構異常或缺陷存在引起的熱、聲、光、電、磁等反應的變化，以物理或化學方法為手段，借 助現代化的技術和設備器材，對試件內部及表面的結構、性質、狀態及缺陷的類型、性質、數量、形 狀、位置、尺寸、分布及其變化進行檢查和測試的方法。目前，最常用的無損檢測主要有五種:超聲檢 測 UT(Ultrasonic Testing)、射線檢測 RT(Radiographic Testing) 、磁粉檢測 MT(Magnetic particle Testing)、滲透檢測 PT(Penetrant Testing)、渦流檢測 ET(Eddy current Testing)。 本資料主要列舉了磁粉檢測、滲透檢測、渦流檢測過程中用到的各種試片或試塊，以便讓使用者對此有 更全面的了解。
滲透檢測PT，可以檢測非磁性材料的表面缺陷，從而對磁粉檢測提供了一項補充的手段。滲透檢 測方法，即在測試材料表面使用一種液態染料，并使其在體表保留至預設時限，該染料可為在正常光照 下即能辨認的有色液體，也可為需要特殊光照方可顯現的黃/綠熒光色液體。此液態染料由于“毛細作 用”進入材料表面開口的裂痕。毛細作用在染色劑停留過程中始終發生，直至多余染料完全被清洗。此 時將某種顯像劑施加到被檢材質表面，滲透入裂痕并使其著色，進而顯現。具備相應資質的檢測人員可 對該顯現痕跡進行解析。滲透檢測可廣泛應用于檢測大部分的非吸收性物料的表面開口缺陷，如鋼鐵， 有色金屬，陶瓷及塑料等，對于形狀復雜的缺陷也可一次性全面檢測。
我公司依據JB/T6064-2015及NB/T47013-2015標準的要求生產了鋁合金A型試塊、三點式B型試塊、五點式B 型試塊。試塊裂紋線條清晰、顯示直觀，能準確的測試滲透探傷劑和滲透探傷工藝發現微小缺陷的能力。
1、試塊使用后要用丙酮進行徹底清洗，清除試塊上的殘留滲透劑。清洗后，再將試塊放入裝有丙酮或丙酮和 無水酒精的混合液體(體積混合比為1∶1)密閉容器中浸漬30min，干燥后保存，或用其他有效方法保存。 2、根據所用探傷的使用說明書在試片上實施探傷程序。因為著色探傷劑會影響熒光探傷劑的熒光作用，故對 熒光，著色探傷劑應分別備試片。 注意:請勿敲打試塊，以免引起缺陷的擴展，影響檢測的對比性和靈敏度。

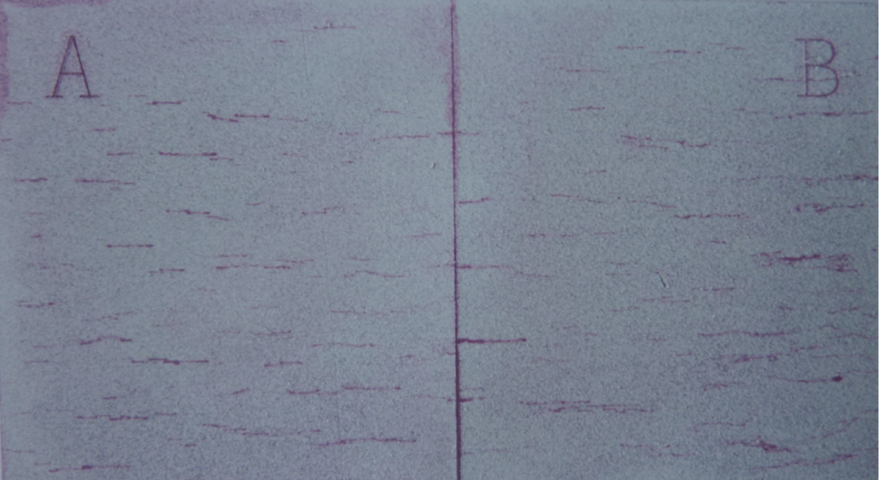

鋁合金A型試塊分為A、 B兩部分，兩部分表面應有無 規則分布寬度在3μm以下、 3μm~5μm和5μm的開口 裂紋，至少應有2條3μm以下 的開口裂紋，單個表面上的 裂紋總數不應少于4條。
在正常情況下檢驗滲透 檢測劑能否滿足要求，比較 兩種滲透劑性能的優劣;對 用于非標準溫度下的滲透檢 測方法作出鑒定。
鋁合金A型試塊是滲透檢測中常用的試塊，以下是關于它的介紹：
結構與制作

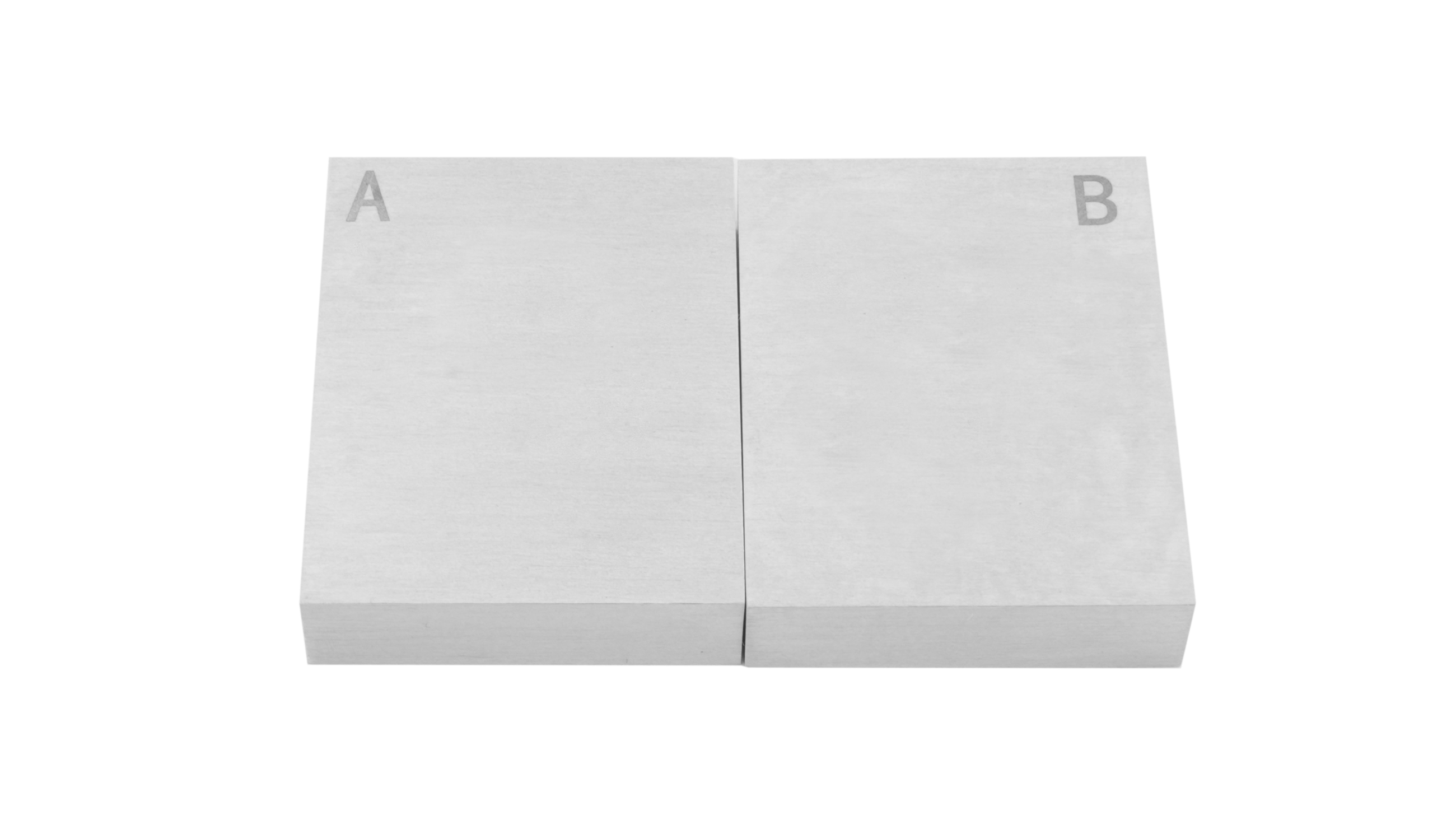

結構：分為A、B兩部分，兩部分表面有開口裂紋，裂紋寬度有3μm以下、3μm-5μm和5μm三種，至少有2條3μm以下的開口裂紋，單個表面裂紋總數不少于4條。

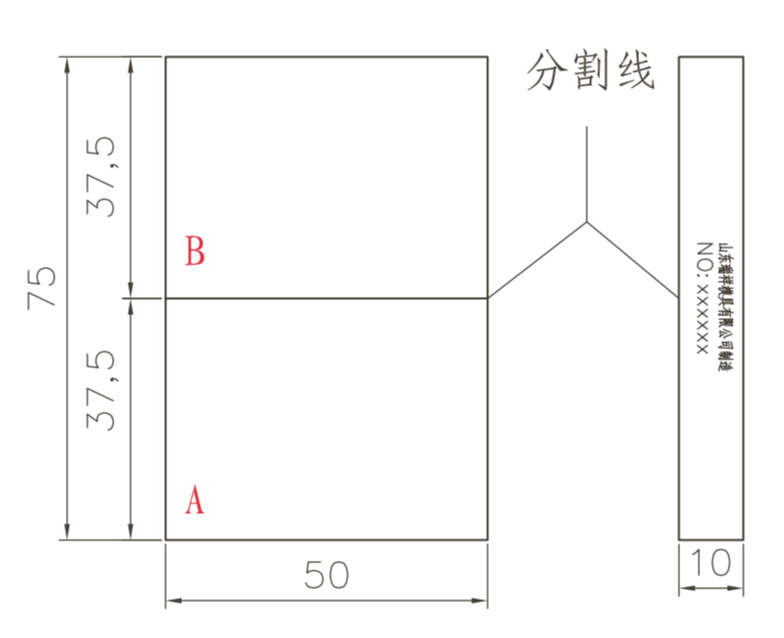

制作：從8mm-10mm厚2A12淬火鋁合金板上切取50mm×75mm的試塊，用噴燈在中心部位加熱至510℃-530℃，然后淬火，在鋁塊上產生裂紋，再在75mm方向的中心位置開一個深、寬各1.5mm的溝槽。
作用
檢測劑性能評估：用于比較不同滲透劑的靈敏度，也可對比新、舊滲透劑的靈敏度，還能檢驗滲透劑對鋁材的腐蝕性。
檢測工藝鑒定：對用于非標準溫度下的滲透檢測方法作出鑒定，確定檢測工藝規范。
檢測系統狀態監測：可用于班前校驗和隨班檢測，以確定滲透探傷系統工作狀態是否正常，考核滲透探傷人員的操作是否符合要求。
使用注意事項
清洗與干燥：重復使用前，需用溶劑清洗，可用睫毛刷刷洗，然后干燥待用；使用后應及時徹底清洗，盡量消除所有滲透探傷劑的痕跡，可在丙酮或酒精中浸泡1-2小時。
探傷劑使用規范：應按照探傷劑制造廠的使用說明書，在試塊上實施滲透檢驗程序。
試塊配備：由于使用著色探傷劑進行試驗后，會對熒光滲透探傷劑的熒光顯示產生影響，因此對使用熒光和著色探傷劑時，應分別配備兩套試塊。
保存：試塊不用時宜置于干燥器或浸泡于無水酒精中，如發現顯示缺陷原有特征發生變化應及時更換。
