WGT-1、2、3試塊
鐵路探傷用無損檢測超聲波WGT-1,2,3試塊用于測定斜探頭的入射點和前沿長度；模擬鋼軌螺孔，試塊用來測定斜探頭和儀器靈敏度余量，山東瑞祥模具有限公司 中國第一塊。
WGT試塊是鐵道部推薦的鋼軌探傷對比試塊，包括WGT-1、WGT-2、WGT-3三種，具體介紹如下：
WGT-1試塊
結構特點：一端是半徑的圓曲面，另一端是的模擬鋼軌螺孔，并有深、與水平面成角的螺孔裂紋，試塊上還有一個的橫通孔。
作用：圓曲面用于測定斜探頭的入射點和前沿長度；模擬鋼軌螺孔及裂紋、橫通孔可作為斜探頭靈敏度校驗之用。
WGT-2試塊
結構特點：當從A面和B面用一次波或二次波探測時，可獲得探測深度為5、10、15、25、35、30、45、50、55、65、70和75共計12個探測點。
作用：主要用于測量探傷儀和探頭的距離幅度特性，包括探傷儀的距離補償和探頭的距離幅度特性，也可用于測量?jī)x器的水平線性誤差。
WGT-3試塊
結構特點：有深橫通孔、橫通孔和底面等結構。
作用：利用底面可測定儀器探頭通道和探頭的靈敏度余量；利用深橫通孔可測定儀器、探頭通道和探頭的靈敏度余量及楔內回波幅度，以測定各種探頭的聲束寬度；利用橫通孔可測定探頭的聲軸偏斜角度。

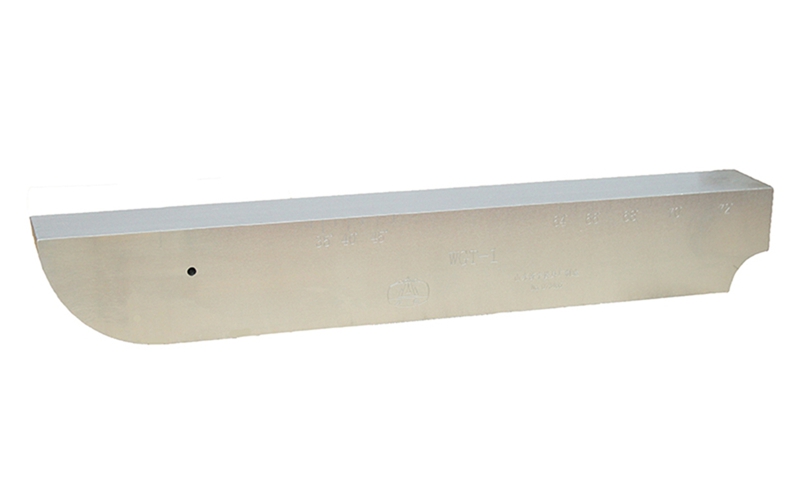

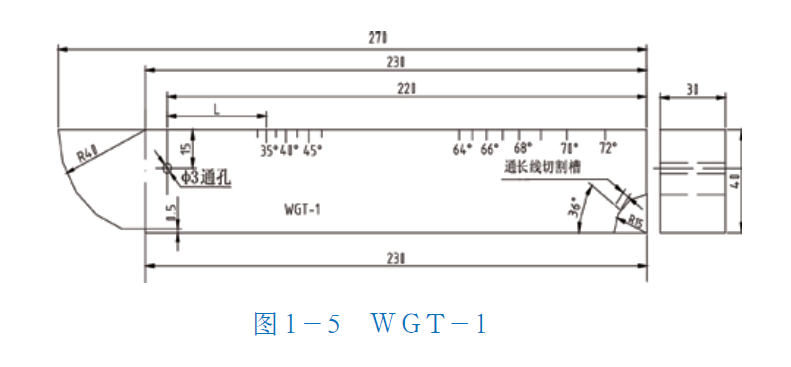

WGT-1試塊的一端是半徑R=40mm的圓曲面，用于測定斜探頭的入射點和前沿長度；另一端是R=15mm的模擬鋼軌螺孔，并有深3mm與水平面（B面）成36°角的螺孔裂紋。試塊上的φ3橫通孔是用來測定斜探頭和儀器靈敏度余量的。試塊的尺寸和形狀如圖1-5所示。

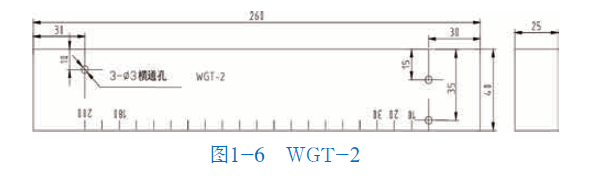

WGT-2試塊用于測量探傷儀和70°探頭的距離幅度特性，它包括探傷儀的距離補償和探頭的距離幅度特性。另外，利用該試塊也可測定儀器的水平線性誤差。試塊的尺寸和形狀如圖1-6所示。

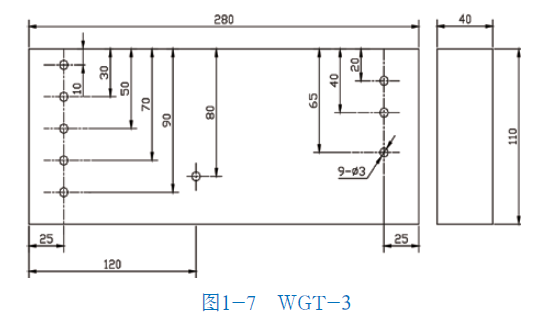

WGT-3試塊用于測定斜探頭的距離幅度和楔內回波幅度。也可作為37 °和 70°探頭靈敏度余量的測定。試塊的尺寸和形狀如圖所示。
列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求。為保障列車運行的安全，需要大量高質量的探傷試塊，我公司承擔了該項任務，并保質保量的完成了，確保了提速后列車的安全運行。
