板板對接焊接試塊是一種用于焊接工藝評定、焊接質量檢測和焊工培訓等的試件，以下是其詳細介紹：

作用

• 焊接工藝評定：通過對試塊進行焊接，并對焊接后的試塊進行各種性能測試和檢驗，如拉伸試驗、彎曲試驗、沖擊試驗等，來評定所采用的焊接工藝是否滿足要求，確定最佳的焊接工藝參數，如焊接電流、電壓、焊接速度等。

• 質量檢測：作為標準樣件，用于校準和驗證焊接檢測設備和方法的準確性和可靠性，如超聲波探傷儀、射線檢測設備等。也可模擬實際焊接結構中的焊縫，用于研究和開發新的焊接檢測技術和設備。

• 焊工培訓與考核：讓焊工在試塊上進行實際操作練習，熟悉焊接工藝和操作技巧，提高焊接技能。在焊工考核中，根據試塊的焊接質量，如焊縫的外觀質量、內部缺陷情況等，對焊工的技能水平進行評定。

制作要求

• 材料選擇：試塊的材料應與實際焊接結構的材料相同或相似，包括化學成分、力學性能等，以保證試塊能真實反映實際焊接情況。

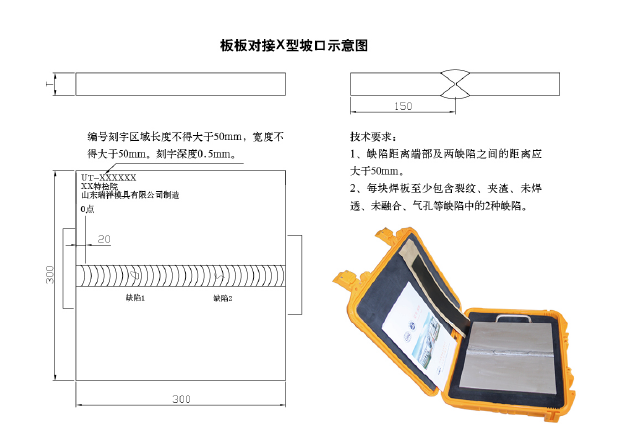

• 尺寸規格：常見的板板對接焊接試塊尺寸為300mm×120mm×12mm等。試塊的長度和寬度應滿足焊接操作和檢測的要求，厚度則根據實際焊接結構的厚度來確定。

• 坡口加工：根據焊接工藝和設計要求，對試塊的邊緣進行坡口加工，如V形坡口、U形坡口等。坡口的角度、深度、鈍邊等尺寸應符合相關標準和工藝要求。

• 裝配與定位：將兩塊試板按照要求的裝配間隙、錯邊量等進行裝配和定位，通常始焊端裝配間隙為2.5-3.5mm，終焊端為3-4mm，錯邊量不超過1mm，并采取適當?shù)姆醋冃未胧?/span>

應用案例

• 在壓力容器制造中的應用：壓力容器的焊接質量要求高，制造過程中需使用板板對接焊接試塊進行焊接工藝評定，確保焊接工藝能滿足壓力容器的強度、密封性等要求。

• 在橋梁建設中的應用：橋梁的鋼結構部分大量采用板板對接焊縫，通過板板對接焊接試塊對焊接工藝進行優化和驗證，保證橋梁焊縫質量，提高橋梁的安全性和可靠性。
