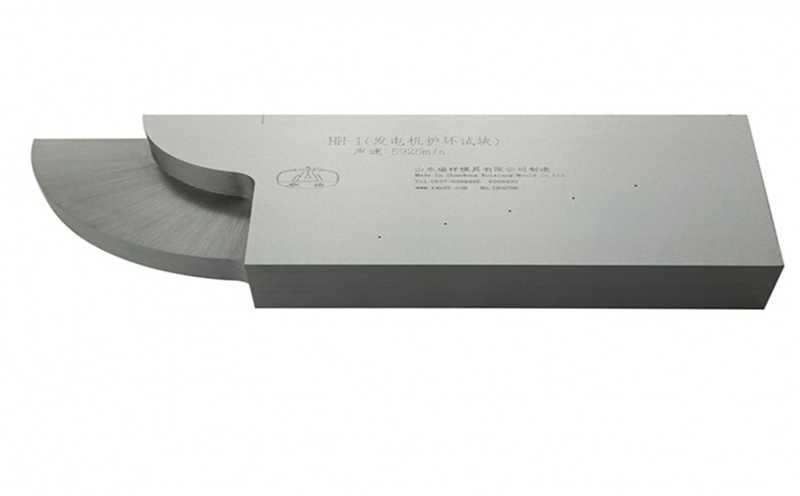

HH-1護環試塊是用于發電機護環超聲檢測的對比試塊。

特點及用途

• 材料特性：通常采用與發電機護環相同或相近的材料制成，如特定的合金鋼等，以保證試塊與實際護環在聲學性能上的一致性，減少因材料差異導致的檢測誤差。

• 結構設計：一般具有與護環相似的形狀和尺寸，可能是環形或近似環形，并且在試塊上會加工有不同類型和尺寸的人工缺陷，如平底孔、橫孔、槽等，用于模擬護環實際運行中可能出現的裂紋、氣孔等缺陷，以便在檢測過程中對儀器和探頭進行校準、調試以及靈敏度驗證。

使用方法

• 儀器校準：將超聲檢測儀與探頭連接好后，把探頭放置在HH-1護環試塊的特定部位，通過試塊上已知尺寸和位置的人工缺陷，調整儀器的聲速、掃描范圍、增益等參數，使儀器能夠準確地檢測到試塊中的缺陷，并在屏幕上正確顯示出缺陷的位置和回波幅度，從而實現儀器的校準，確保儀器在后續對實際護環檢測時能夠準確測量和定位缺陷。

• 靈敏度調整：利用試塊上不同深度和大小的人工缺陷，調整儀器的檢測靈敏度。例如，將某一深度的平底孔回波調整到儀器屏幕上的特定高度，以此作為檢測靈敏度的基準。在實際檢測護環時，若發現工件中的缺陷回波達到或超過該基準高度，就可以判斷缺陷的大小和嚴重程度。

• 檢測驗證：在對實際護環進行檢測前后，都可以使用HH-1護環試塊對檢測系統進行驗證。檢測前驗證可以確保檢測設備處于正常工作狀態，檢測后驗證則可以檢查在檢測過程中設備是否出現漂移或異常，以保證檢測結果的可靠性。

維護保養

• 清潔：使用后應及時用干凈的布或溶劑清洗試塊表面的耦合劑、油污等雜質，避免雜質殘留對試塊表面造成腐蝕或影響下次使用時的耦合效果。

• 存放：將試塊存放在干燥、通風良好的地方，避免試塊受潮生銹或受到機械損傷。可以使用專門的試塊存放架或盒子，對試塊進行分類存放，并做好標識，以便于查找和使用。

• 定期檢查：定期對試塊進行外觀檢查和尺寸測量，查看試塊是否有裂紋、磨損、變形等情況。若發現試塊存在問題，應及時更換或修復，以確保試塊的準確性和可靠性。
