IIW2試塊（V2試塊、牛角試塊）
山東瑞祥 生產的 IIW試塊（V-1試塊）也稱荷蘭試塊。是由國際焊接學會（IIW）通過，國際標準化組織（ISO）推薦使用的國際標準試塊。重量輕，便于攜帶，特別適合于現場使用。
標準試塊是探傷的基礎，由最早的“荷蘭試塊”為基礎，經過數十年的發展，現在國內電力、石油、船舶、鋼構、起重機等行業根據探傷需求，都有了自己行業的探傷標準，并規定了相應的標準試塊。我公司從八十年代就參與國家探傷標準的編寫，已參與探傷標準修訂20余項。2013年參與GB/T11345-2013《焊縫無損檢測超聲檢測技術、檢測等級和評定》標準的修訂，依據標準規定，設計制作了相應的標準探傷試塊。同時還參與了NB/T 47013（JB/T 4730）《承壓設備無損檢測》超聲部分的編寫研討，為專家組提供了大量的實驗用試塊，配合實驗采集了較多的數據，為標準修訂提供了重要依據。我公司與國際行業同仁廣泛交流，多次接待德國、英國、俄羅斯、印度、日本、韓國等朋友來訪。產品出口美國、加拿大、俄羅斯、印度、韓國、日本、德國、法國等。

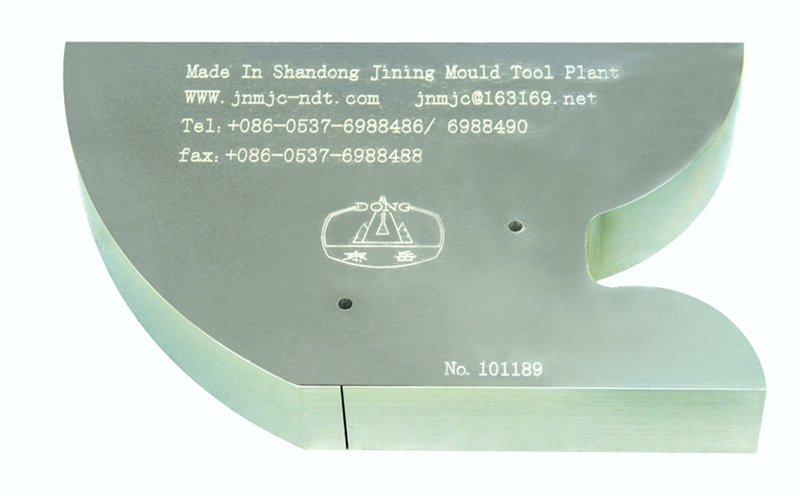

IIW2試塊（V-2試塊），是國際焊接學會通過的標準試塊。V-2（DIN54122）與IIW試塊相比，V-2試塊的優點是重量輕，便于攜帶，特別適合于現場使用。如圖1-2所示。
使用要點：
（1）利用半徑為R50mm的圓弧反射面測定斜探頭的入射點和靈敏度余量；
（2）利用φ5通孔的反射面，可分別測定斜探頭的折射叫范圍為45°-65°和65°-75°；
（3）利用厚度12.5mm的底面多次縱波反射，可以測定探傷儀的水平線性和垂直線性；
（4）利用R25和R50兩個圓弧面，校正時間軸和零點。
