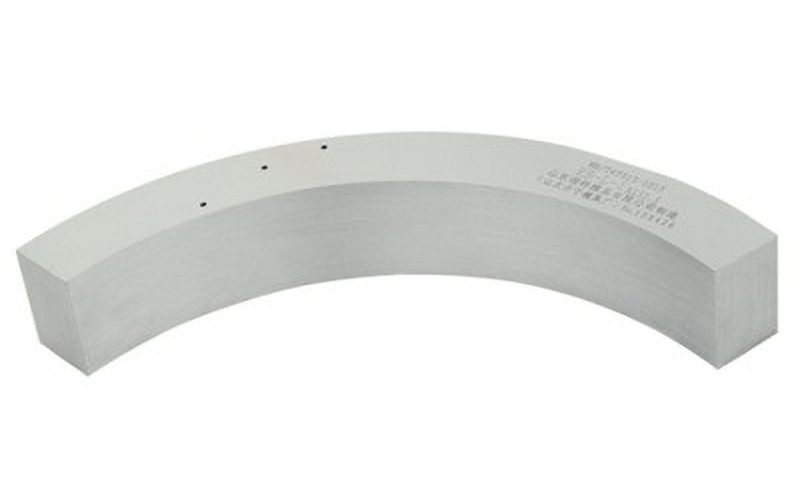

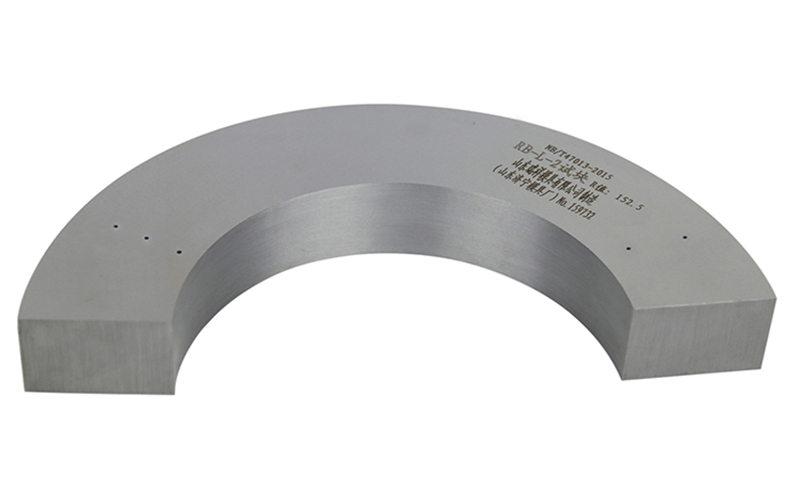

RB- L試塊依據承壓設備曲面縱向?qū)咏宇^的超聲檢測的要求而設計，試塊適用于檢測面曲率半徑為50mm～250mm的縱向?qū)咏宇^的超聲檢測。

RB - L試塊是依據NB/T 47013-2023《承壓設備無損檢測》標準中承壓設備曲面縱向?qū)咏宇^超聲檢測要求設計的試塊。相關信息如下：

• 適用范圍：適用于檢測面曲率半徑為50mm-250mm的承壓設備曲面縱向?qū)咏宇^的超聲檢測。

• 試塊規格：一般為長方體，長≤680mm，寬≤375mm，高≤60mm。根據需要，試塊的上下兩個側面可設置曲率，曲率半徑一般≤80mm。

• 材質：通常采用碳鋼材質，具有良好的聲學性能和加工性能，能夠保證試塊在超聲檢測中的準確性和穩定性。

• 用途：主要用于超聲波檢測設備和探頭的校準、性能測試以及距離 - 波幅曲線（DAC曲線）的制作等。通過測量試塊上不同深度和位置的反射體（如橫通孔等）的反射波幅度，來校準檢測設備的靈敏度、測試探頭的性能參數，并建立起用于缺陷定量分析的DAC曲線，從而確保超聲檢測結果的準確性和可靠性，有效檢測出承壓設備曲面縱向?qū)咏宇^中的缺陷。

• 型號分類：常見的有RB - L - 1#～5#等型號。RB - L - 1#適用于壁厚6 ～10mm的情況，RB - L - 2#適用于壁厚10 - 16mm的情況， RB - L - 3#適用于壁厚16 ～ 24mm。RB - L - 4#適用于壁厚24 ～ 36mm。RB - L -5#適用于壁厚36 ～ 50mm。具體如下表：

測試方法：將選用已校驗好的的斜探頭置于示意圖中a位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第一點。探頭置于示意圖中b位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第二點。探頭置于示意圖中c位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點。探頭置于示意圖中d位置，前后移動探頭使直射一次反射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第四點。探頭置于示意圖中e位置，前后移動探頭使直射一次反射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第五點。探頭置于示意圖中f位置，前后移動探頭使直射一次反射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第六點。將以上各點連成一條曲線即為標準中規定的基準線。
