本標準推薦二塊參考試塊HS半圓階梯試塊和SDH橫孔試塊。 本標準為接觸探傷中使用的探頭在固體內產生的聲場提供了測定方法。 本標佳適用于檢測鍛鋼或軋制鋼、鋁合金或鈦合金產品的探頭測定。 本標準適用的探頭頻率范圍為1MHz~15MHz。1MHz至5MHz最適宜于對鋼鐵產品的檢測,5MHz至15MHz最適宜于對像鋁合金之類的細晶粒結構產品的檢測。

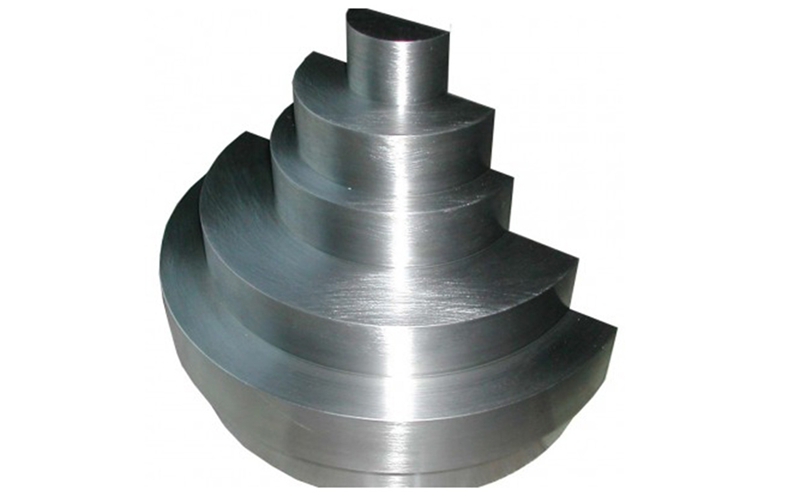

1,HS半圓階梯試塊(HS試塊),尺寸如圖2-5所示。使用時,應將試塊置于適當?shù)哪炯苌稀?作為支撐物的木架既不能有損于試塊,也不能產生任何阻尼。

2,SDH橫孔試塊,尺寸和形狀如圖2-6所示。僅在用試塊調整縱波直探頭探傷靈敏度時才使用?？v波直探頭探傷允許采用ゅ3,4,ゅ6當量平底孔三種靈敏度。

SDH橫孔試塊是GB/T 18852-2020《無損檢測 超聲檢測 測量接觸探頭聲束特性的參考試塊和方法》中推薦的用于超聲檢測的參考試塊之一。其相關信息如下：

• 用途：僅在用試塊調整縱波直探頭探傷靈敏度時使用?？v波直探頭探傷允許采用Φ3、Φ4、Φ6當量平底孔三種靈敏度。通過檢測SDH橫孔試塊上的橫孔產生的超聲反射信號，來調整超聲探傷儀的靈敏度等參數，確保儀器能夠準確地檢測出實際工件中的缺陷。

• 適用范圍：適用于檢測鍛鋼或軋制鋼、鋁合金或鈦合金產品，適用的探頭包括直探頭、斜探頭（折射縱波和折射橫波）、聚焦探頭和雙晶探頭，探頭晶片直徑或邊長不大于25mm，適用的探頭頻率范圍為1MHz - 15MHz。

• 使用方法：使用時需將試塊置于適當?shù)哪炯苌?，木架不能有損于試塊，也不能產生任何阻尼，以保證試塊在檢測過程中處于穩定狀態，避免對檢測結果產生干擾。
