中華人民共和國國家標準試塊
（一）、GB/T 18852-2002
本標準推薦二塊參考試塊HS半圓階梯試塊和SDH橫孔試塊。 本標準為接觸探傷中使用的探頭在固體內產生的聲場提供了測定方法。 本標佳適用于檢測鍛鋼或軋制鋼、鋁合金或鈦合金產品的探頭測定。 本標準適用的探頭頻率范圍為1MHz~15MHz。1MHz至5MHz最適宜于對鋼鐵產品的檢測,5MHz至15MHz最適宜于對像鋁合金之類的細晶粒結構產品的檢測。

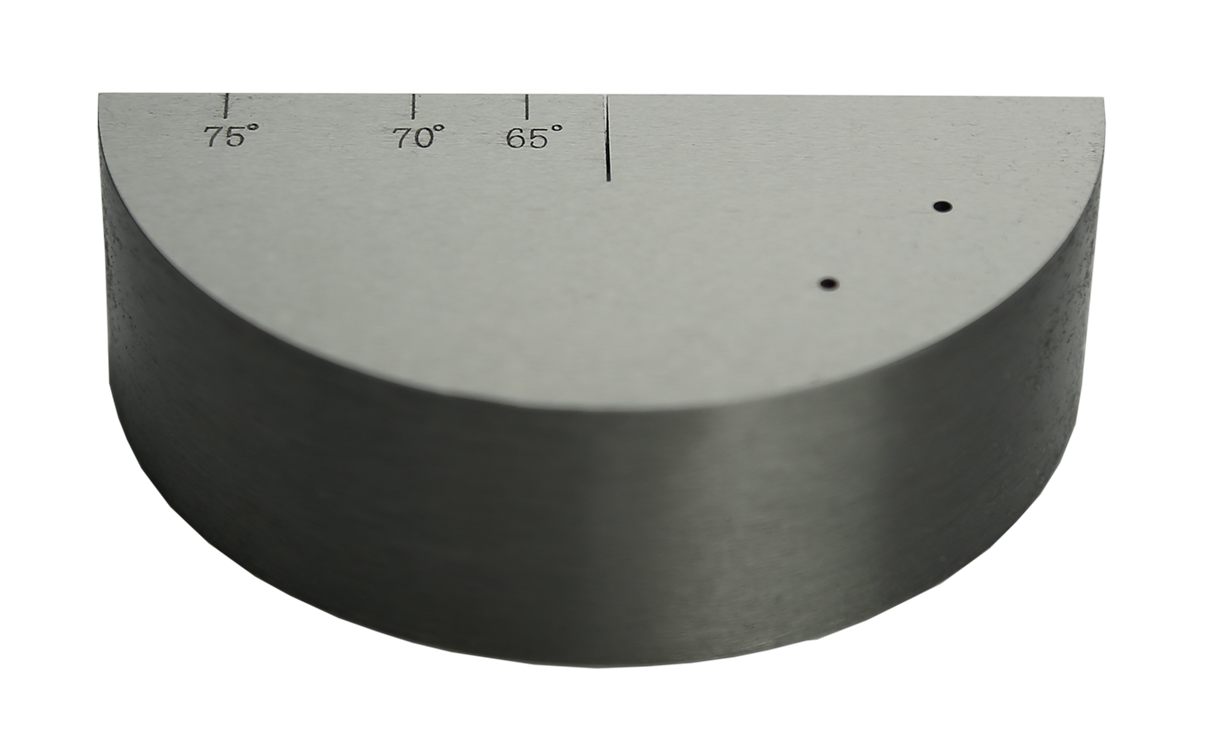

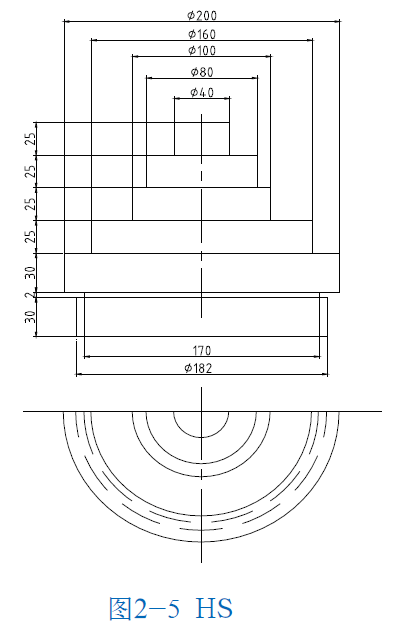

1,HS半圓階梯試塊(HS試塊),尺寸如圖2-5所示。使用時,應將試塊置于適當?shù)哪炯苌稀?作為支撐物的木架既不能有損于試塊,也不能產生任何阻尼。
1,HS半圓階梯試塊(HS試塊),尺寸如圖2-5所示。使用時,應將試塊置于適當?shù)哪炯苌稀?作為支撐物的木架既不能有損于試塊,也不能產生任何阻尼。

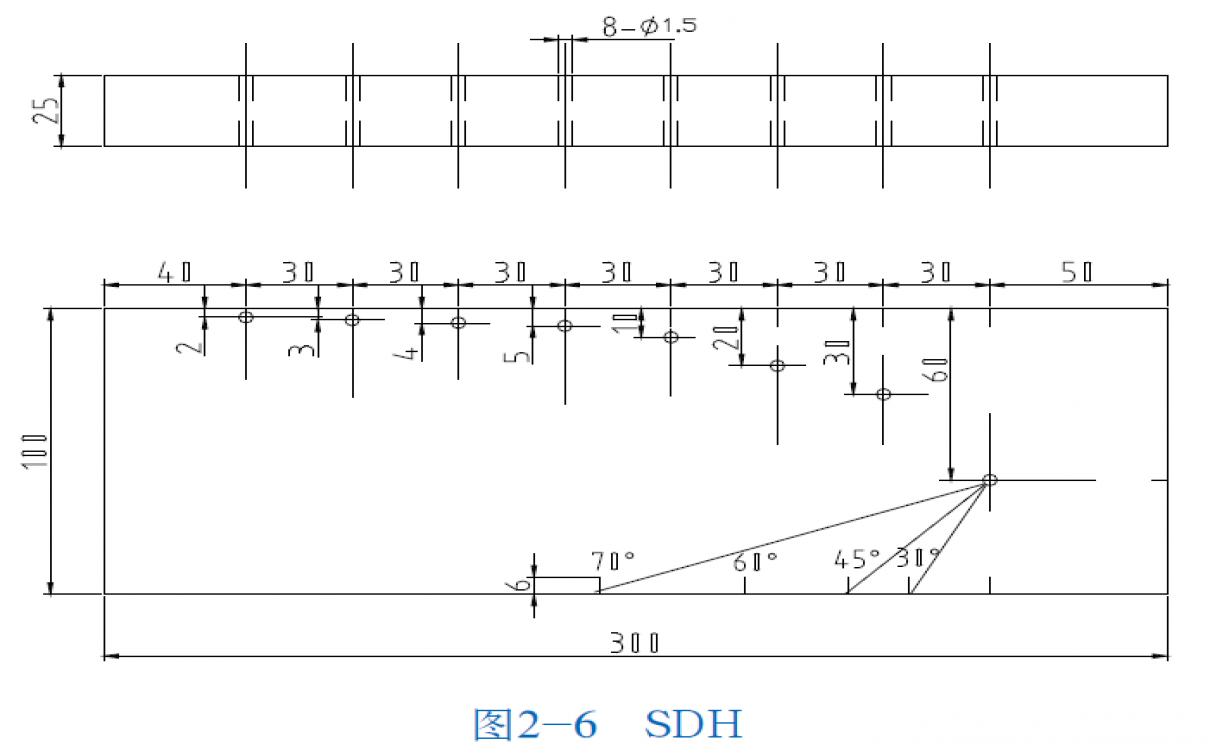

2,SDH橫孔試塊,尺寸和形狀如圖2-6所示。僅在用試塊調整縱波直探頭探傷靈敏度時才使用?？v波直探頭探傷允許采用ゅ3,4,ゅ6當量平底孔三種靈敏度。
1,鑄鋼試塊 ZGZ,適用的鑄鋼材料是鑄造碳鋼和低合金鋼,其超聲衰減系數應與被探傷鋼件材料的衰減系數相同或相近。 不適用于奧氏體不銹鋼鑄件的檢測,適用的厚度范圍是30mm以上。ZGZ系列對比試塊

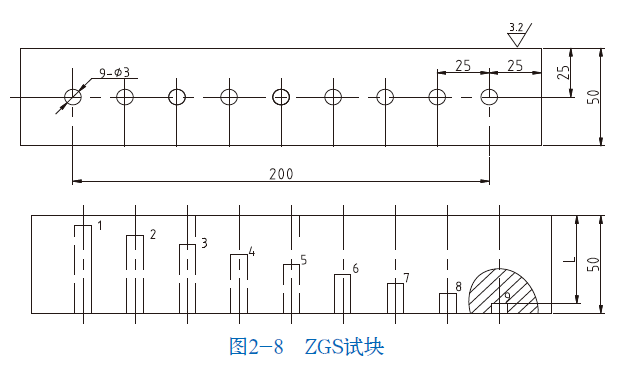

2.鑄鋼件超聲縱波雙晶探頭探傷用對比試塊ZGS.形狀和尺寸如圖2-8所示。

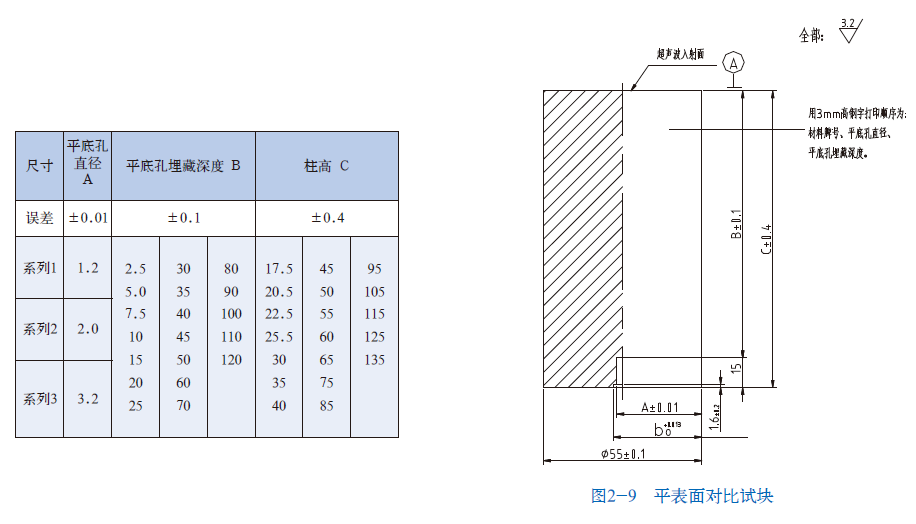

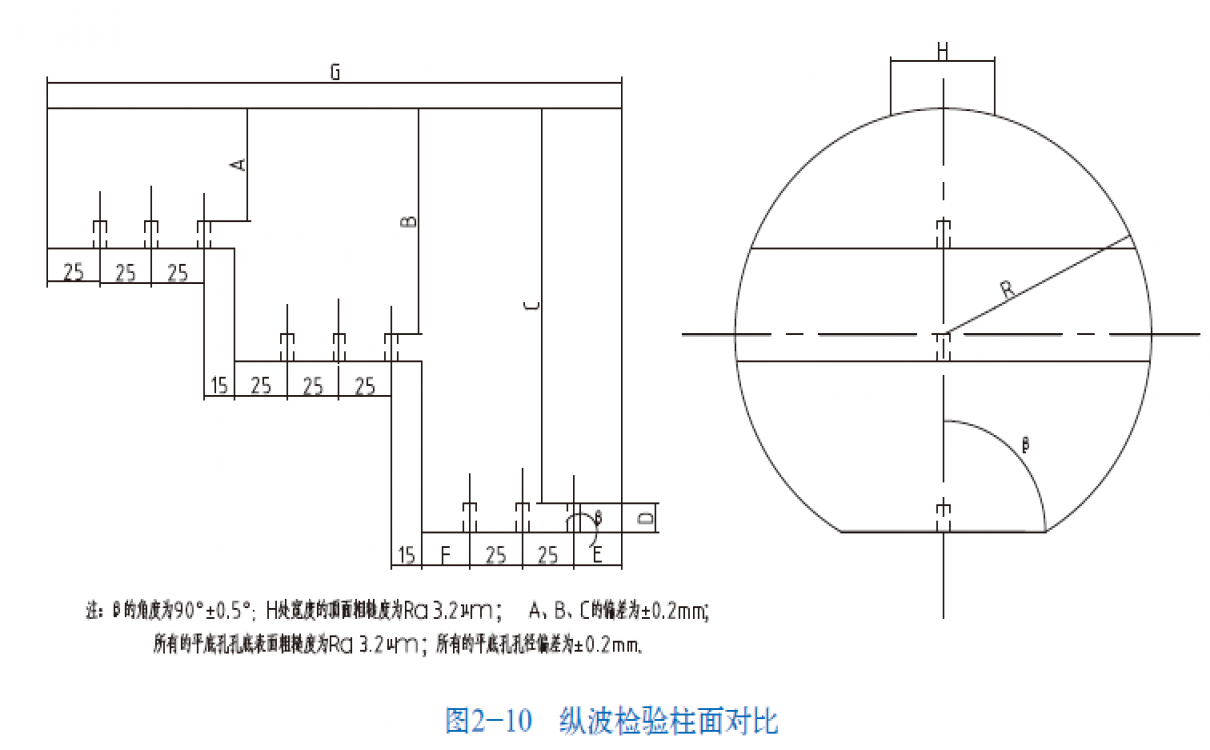

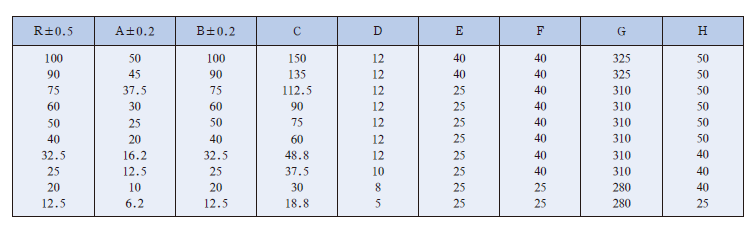

本標準選用平表面對比試塊和柱狀對比試塊二種試塊。對比試塊用于調整檢驗系統靈敏度、測試范圍及評定缺陷的大小和位置。對比試塊的尺寸和形狀見下列圖表：

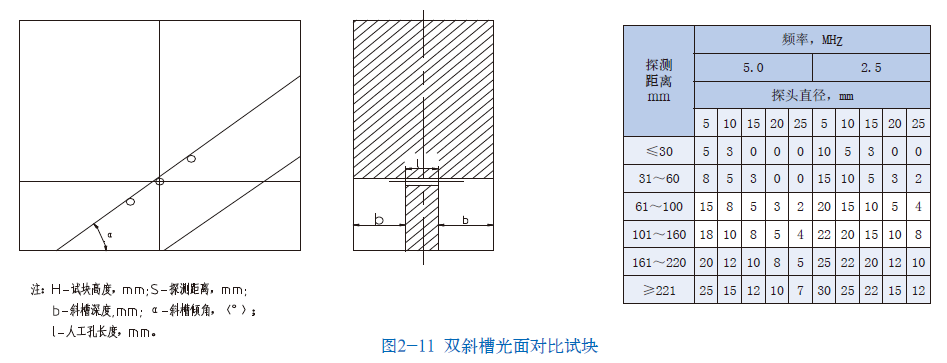

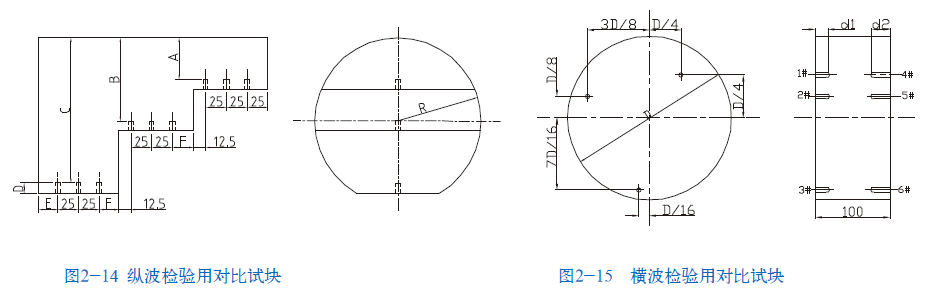

本標準適用于方形、矩形、圓形等簡單截面的軋制、鍛造鋼材（坯）低倍組織及缺陷的超聲波檢驗。也適用于其他鋼制備件、坯料的缺陷檢驗。
本標準適用于超聲波脈沖反射法檢驗直徑20-250mm的鍛鋼軋鋼棒，也適用于高溫合金棒。

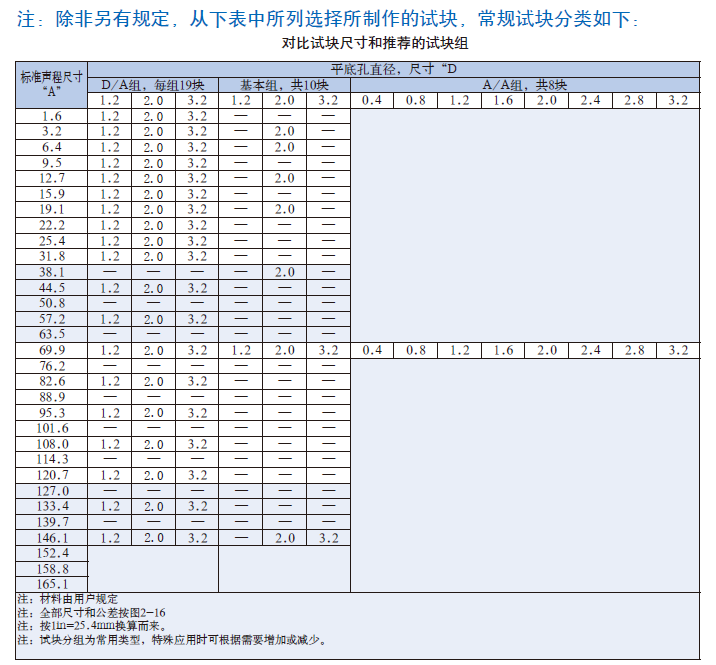

本標準適用于碳鋼和合金鋼試塊的制作和質量控制,以用于檢驗這些材料,但也適用于制備其它類型材料的試塊,如鎳基合金,鈦合金、鋁合金等。

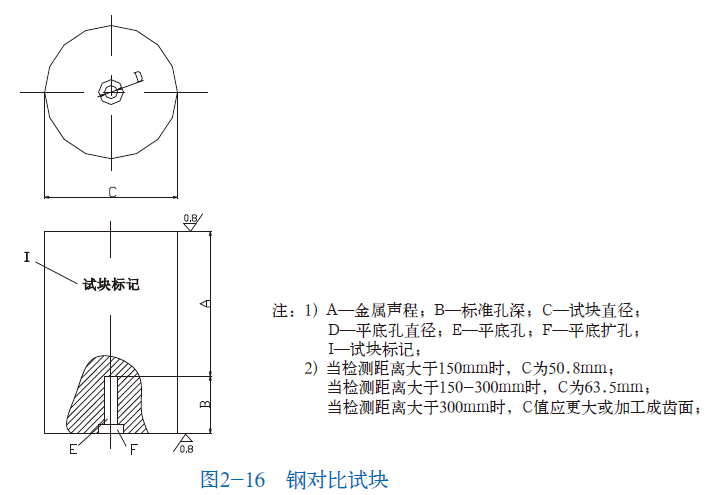

鋼對比試塊,既適用于直接接觸,也適用于水浸的脈沖反射超聲波檢驗方法,用于制作對比試塊的材料其聲衰減應于被檢驗材料相適配。
本標準適用于對直徑或?qū)吘酁?0mm-280mm圓形,矩形,方形和正六邊形銅合金棒材以及直徑或?qū)吘酁?0mm-80mm圓形,矩形,方形和正六邊形紫銅棒材的超聲波探傷。液浸法探傷和雙晶直探頭接觸法探傷采用平底孔對比試塊,單晶直探頭接觸法探傷采用短橫孔對比試塊。
