聚乙烯管道電熔頭相控陣試塊適用于公稱直徑為40～400mm的聚乙烯管道電熔接頭相控陣超聲檢測。

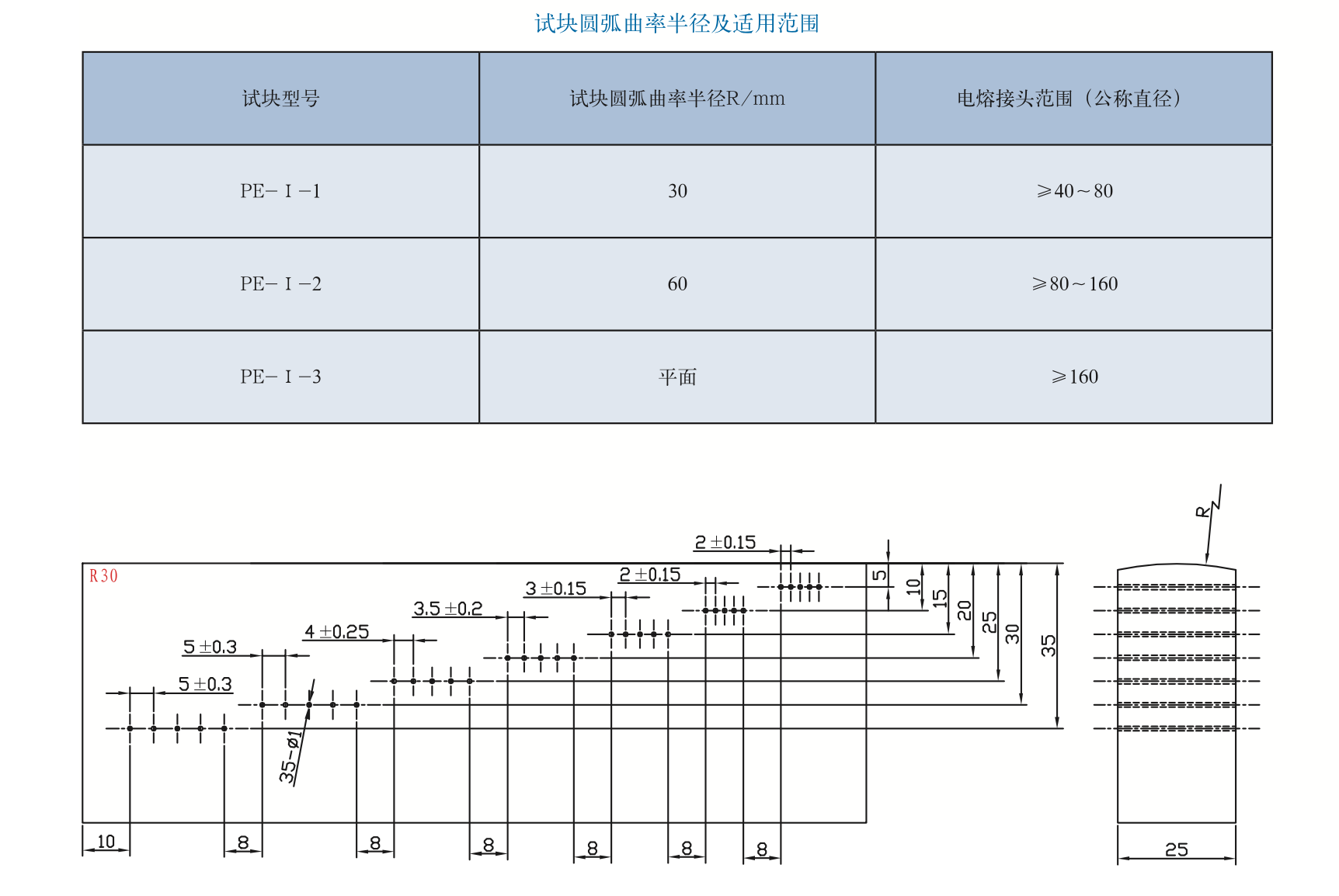

PE-I用于聲束校誰、TCG修正和調整檢測靈敏度。試塊的檢測面為平面或帶有一定曲率半徑的曲面，規格尺寸和要求應符合下圖。PE-I試塊的型號、相應的曲率半徑和適用的焊接接頭范圍見下表。
使用方法
C.1 檢測準備
C.1.1 檢測區域
檢測區域應包含焊縫本身寬度加上兩側各 5mm 的母材。
C.1.2 掃查方式選擇
選用沿線掃查+線掃描進行檢測，線掃描角度為 0°。
C.1.3 探頭的選擇
C.1.3.1 聚乙烯管道電熔接頭相控陣超聲檢測用探頭采用一維線陣直探頭。
C.1.3.2 探頭聲束匯聚區范圍應能滿足檢測聚乙烯管道電熔接頭內缺陷深度的要求。
C.1.3.3 探頭激發孔徑長度應覆蓋單邊電熔接頭的檢測區域。
C.1.3.4 為了使探頭與管件外圓弧面有良好的耦合，探頭激發孔徑寬度應小于 10mm。
C.1.3.5 探頭頻率應根據管件厚度選定。不同管件厚度范圍適用的探頭頻率見表 C.1。
表C.1 不同管件厚度適用的探頭頻率
C.1.4 探頭的布置及軟件設置
C.1.4.1 探頭的布置
采用線掃描對焊縫進行覆蓋，探頭平行于管件軸線，周向移動做沿線掃查（如圖C.1）。
圖C.1 探頭的布置
C.1.4.2 聚焦設置
焊縫初始掃查聚焦深度應設置在工件中最大探測聲程處。
在對缺陷進行精確定量時，或?qū)μ囟▍^(qū)域檢測需要獲得更高的靈敏度和分辨率時，可將焦點設置在該區域。
C.1.5 掃查面準備
C.1.5.1 檢測時機
聚乙烯管道的電熔接頭應在焊接工作完成，自然冷卻2h后進行檢測。
C.1.5.2 電熔焊接接頭
電熔焊接接頭應符合以下要求：
A）采用管材應符合GB15558.1的要求，管件應符合GB15558.2的要求；
B）接頭應該是持證焊工按經評定合格的焊接工藝進行組裝、施焊的；
C）接頭宏觀檢查合格，接頭的表面應盡量平整、干凈，不影響探頭與工件的聲耦合。
C.1.5.3 表面清理
所有影響超聲檢測的污物等應予以清除。
C.1.5.4 掃查面標記
檢測前應在工件掃查面上予以標記，標記內容至少包括掃查起始點和掃查方向。
C.1.6 耦合劑
C.1.6.1 耦合劑選用應符合6.7的要求。
C.1.6.2 實際檢測采用的耦合劑應與檢測系統設置和校準時的耦合劑相同。
C.1.7 檢測溫度
C.1.7.1 應確保在規定的溫度范圍內進行檢測。
C.1.7.2 若溫度過低或過高，應采取有效措施避免。若無法避免，應評價其對檢測結果的影響。
C.1.7.3 系統校準與實際檢測間的溫度差應控制在±15℃之內。
C.1.7.4 采用常規探頭和耦合劑時，工件的表面溫度范圍為0℃～40℃。超出該溫度范圍，可采用特殊探頭或耦合劑，并通過實驗驗證。
C.2 檢測系統的設置和校準
C.2.1 線掃描的校準
C.2.1.1 采用線掃描檢測前，應對線掃描角度0°時的聲束校準，校準的聲程范圍應包含實際檢測擬使用的聲程范圍。
C.2.1.2 校準采用PE-Ⅰ試塊；
C.2.1.3 線掃描TCG修正后不同深度處相同反射體回波波幅應一致，且經最大補償?shù)穆暿夭ǖ男旁氡炔粦?yīng)小于6dB。
C.2.2 靈敏度設置
C.2.2.1 采用TCG方式校準靈敏度，使用PE-Ⅰ系列試塊進行。
C.2.2.2 掃查靈敏度的確定
掃查靈敏度由工藝驗證試驗確定，一般將φ1×25-4dB設置為滿屏高度的80～95%，作為掃查靈敏度。
C.2.3 位置傳感器的校準
C.2.3.1 檢測前應對位置傳感器進行校準。
C.2.3.2 校準方式是使掃查裝置移動一定的距離（不小于500mm），對檢測設備所顯示的位移與實際位移進行比較，其誤差應小于1%，最大不超過10mm。
C.2.4 檢測系統的復核
C.2.4.1 檢測系統的復核包括對靈敏度復核及定位精度復核，在如下情況時應對檢測系統進行復核：
A）校準后的探頭、耦合劑和儀器調節旋鈕發生改變時；
B）檢測人員懷疑掃查靈敏度有變化時；
C）連續工作 4h 以上時；
D）工作結束時。
C.2.4.2 復核應采用與初始檢測設置時的同一試塊。若復核時發現與初始檢測設置發生偏離，則按照表C.2規定執行。
表C.2 偏離和糾正
C.3 檢測程序
C.3.1 依照工藝設計將檢測系統的硬件及軟件置于檢測狀態。
C.3.2 在待檢的電熔接頭上使用耦合劑。
C.3.3 將探頭擺放到要求的位置，沿工藝設定的路徑進行掃查。探頭移動軌跡與設定軌跡不得超過3mm。
C.3.4 掃查時應保證掃查速度不大于30mm/s，掃查步進不大于1.0mm。
C.3.5 掃查停止位置應超過起始位置至少20mm；若需對焊縫進行分段掃查，則各段掃查區的重疊范圍至少為20mm。
C.3.6 由于電熔管件接線柱阻礙探頭的移動，自動掃查時應避開。
C.3.7 掃查過程中應保持穩定的耦合，有耦合監控功能的儀器可開啟此功能，若懷疑耦合不好，應重新掃查該段區域。
C.4 檢測數據的分析
C.4.1 檢測數據的有效性評價
C.4.1.1 分析數據之前應對所采集的數據進行評估以確定其有效性，數據至少應滿足以下要求：
a）數據是基于掃查步進的設置而采集的；
b）采集的數據量滿足所檢測焊縫長度的要求；
c）數據丟失量不得超過整個掃查的5%，且不允許相鄰數據連續丟失；
d）掃查圖像中耦合不良不得超過整個掃查的5%，單個耦合不良長度不得超過2mm。
C.4.1.2 若數據無效，應糾正后重新進行掃查。
C.4.2 缺陷的定性
C.4.2.1 根據B型顯示，結合A掃描顯示，對缺陷的性質進行分析。
C.4.2.2 依據缺陷的位置、顯示圖像，對照附錄，確定缺陷的性質。
C.4.2.3 電熔接頭缺陷性質包括：
A）接頭中的孔洞；
B）熔接面夾雜，如夾物、油污、氧化皮未刮等；
C）冷焊；
D）過焊；
E）電阻絲錯位；
F）管材承插不到位。
C.4.3 缺陷的表征
以B型顯示和C型顯示的圖像中缺陷成像尺寸作為缺陷尺寸。
C.4.3.1 熔合面夾雜
熔合面夾雜缺陷為面積型缺陷，將其表征為由其外接矩形之長和寬圍成的矩形。如圖C.2所示，圖C.2中缺陷所在的面為聚乙烯電熔接頭的熔合面，L表示聚乙烯電熔接頭單邊熔合區長度。X為缺陷矩形的軸向方向上的邊長，Y為缺陷矩形的周向方向上的矩形邊長。
當存在兩個以上的熔合面缺陷相鄰時，應考慮熔合面缺陷之間的相互影響。當相鄰缺陷間距小于等于較短缺陷尺寸時，應作為一個缺陷處理，間距也應計入缺陷長度。
C.4.3.2 孔洞
孔洞缺陷為體積型缺陷，應表征其長度X、寬度Y和孔洞自身高度h。其表征長度X和寬度Y的方法與C.4.3.1相同，孔洞自身高度H采用電熔接頭縱向截面的二維超聲波圖像中該缺陷顯示最大高度表示。
C.4.3.3 電阻絲錯位
采用電阻絲錯位量來表征電阻絲錯位的嚴重程度（圖C.3）。圖C.3為聚乙烯電熔接頭的軸向剖面圖。圖（C.3b）中，x1、x2…為電阻絲偏離其正常位置的距離，取其最大值作為電阻絲錯位缺陷的計算尺寸，見式（1）。
C.4.3.4 冷焊
采用特征線與電阻絲間距離變小的百分比來表征冷焊的嚴重程度：
a）對正常焊接輸入熱量的電熔接頭進行檢測，獲得截面的超聲成像圖，測得該圖像中的特征線與電阻絲之間的距離 l；
b）對待測電熔接頭進行檢測，獲得截面的超聲成像圖，測得該圖像中的特征線與電阻絲之間的距離l′；
c）將 l 和 l′代入式（2）計算電熔接頭的冷焊程度 H。
C.4.3.5 過焊
C.4.3.5.1 過焊主要呈現以下特征：
A）特征線之間的距離比正常大；
B）特征線彎曲或亮度發生變化；
C）在接頭中容易產生空洞。
過焊按孔洞、電阻絲錯位量和過焊程度來表征
C.4.3.5.2 過焊程度表征
采用特征線與電阻絲間距離變大的百分比來表征過焊的嚴重程度：
A）對正常焊接輸入熱量的電熔接頭進行檢測，獲得截面的超聲成像圖，測得該圖像中的特征線與電阻絲之間的距離 l；
B）對待測電熔接頭進行檢測，獲得截面的超聲成像圖，測得該圖像中的特征線與電阻絲之間的距離 l′；
C）將 l 和 l′代入式（3）計算電熔接頭的過焊程度 H′。
注：l 和 l′測量時取最大值和最小值的平均值。
C.5 缺陷評定
C.5.1 缺陷質量分級的依據
根據接頭中存在的缺陷性質、數量和密切程度，其質量等級可劃分為Ⅰ、Ⅱ、Ⅲ級。
C.5.2 熔合面夾雜的質量分級
熔合面夾雜缺陷按表 C.3 的規定進行分級評定。
表 C.3 熔合面夾雜缺陷的質量分級
C.5.3 孔洞
Ⅰ、Ⅱ級電熔接頭中不允許存在相鄰電阻絲間有連貫性孔洞、與內冷焊區貫通的孔洞?？锥慈毕莅幢?C.4的規定進行分級評定。
表 C.4 孔洞缺陷的質量分級
C.5.4 電阻絲錯位
Ⅰ、Ⅱ級電熔接頭中不允許存在相鄰電阻絲相互接觸的缺陷。電阻絲錯位缺陷按表 C.5 的規定進行分級評定。
表 C.5 電阻絲錯位缺陷的質量分級
C.5.5 冷焊
冷焊缺陷按表 C.6 的規定進行分級評定。
表 C.6 冷焊缺陷的質量分級
C.5.6 過焊
C.5.6.1 過焊引起孔洞缺陷時，按 C.5.3 評定；
C.5.6.2 過焊引起電阻絲錯位時，按 C.5.4 評定；
C.5.6.3 過焊缺陷按過焊程度進行分級評定時，按表 C.7 的規定進行分級評定。
表 C.7 過焊缺陷的質量分級
C.5.7 承插不到位
Ⅰ、Ⅱ級電熔接頭中不允許存在承插不到位缺陷。
C.5.8 綜合評級
當接頭中同時出現多種類型的缺陷時，以質量最差的級別作為接頭的質量級別。
C.5.9 接頭的質量接受標準由合同雙方商定，或參照有關規范執行。
C.6 檢測報告
檢測報告至少應包括以下內容：
A）委托單位和報告編號；
B）檢測標準；
C）被檢電熔接頭：名稱、編號、管材和管件型號、材質、規格、生產廠商、配套工程名稱、表面狀況；
D）檢測設備：儀器名稱、型號、編號、檢測系統的校準時間、校準有效期，掃查裝置、試塊、耦合劑；
E）檢測條件：檢測工藝卡編號、探頭參數、掃查方式、聚焦法則的設定、檢測使用的波型、檢測靈敏度、系統性能試驗報告、溫度；
F）檢測示意圖：探頭掃查表面、檢測區域以及所發現的缺陷位置和分布；
G）檢測數據：數據文件名稱、缺陷類型、位置與尺寸及缺陷部位的圖像（B 掃描或 C 掃描等，以能夠真實反映缺陷情況為原則）；
H）檢測結果；
I）檢測人員和責任人員簽字及其技術資格等級；
J）檢測日期。
