便攜相控陣試塊具有一系列不同位置、不同角度、不同尺寸的規則通孔和官孔以模擬缺陷，可用來校準相控陣超聲探傷儀扇掃成像橫向（縱向）分辨力、短缺陷分辨力、扇掃角度分辨力等。按照不同功能分 為A型便攜式相控陣試塊和B型便攜式相控陣試塊，具體結構及參數如下。

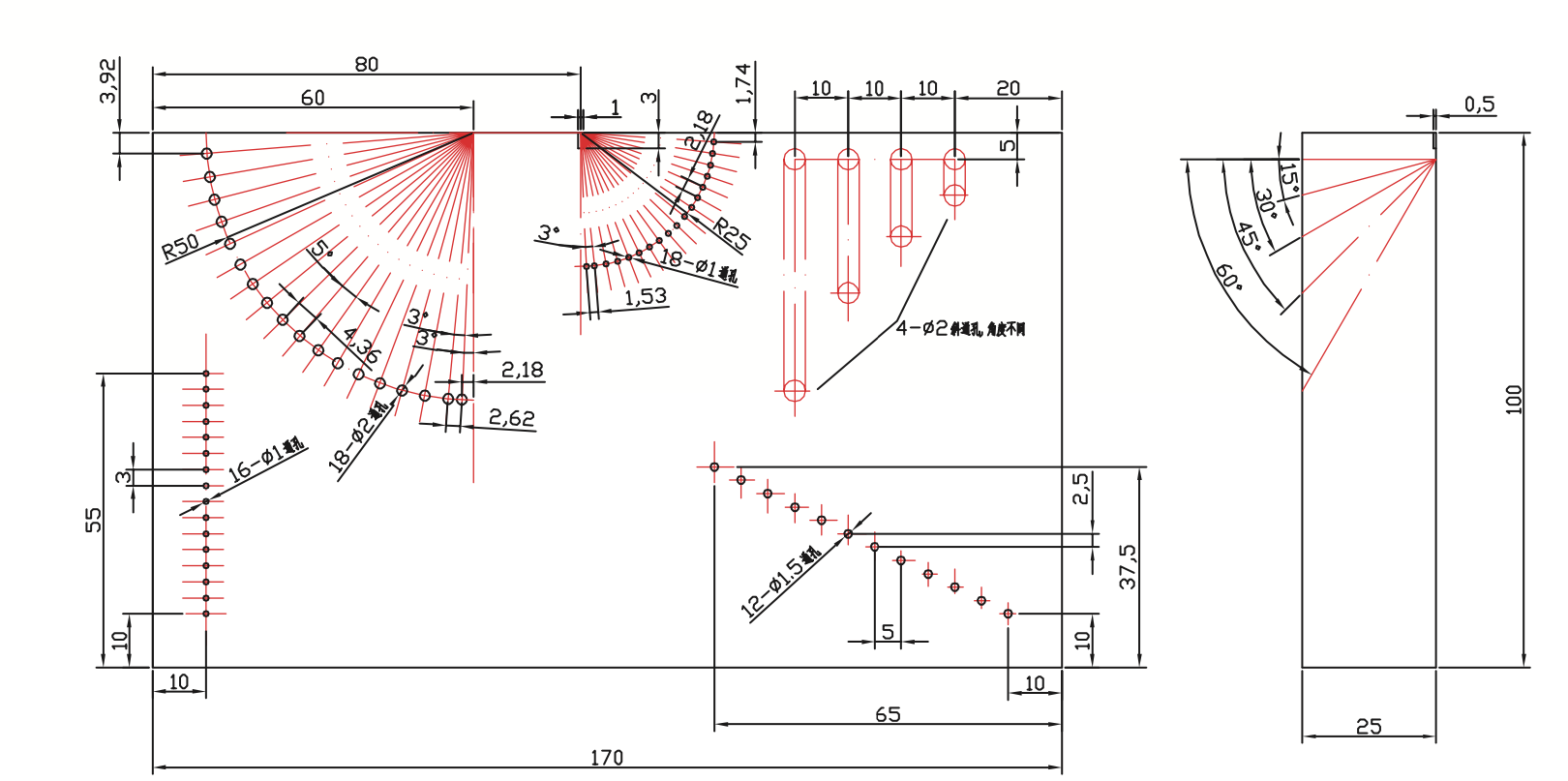

A型便攜式相控陣試塊

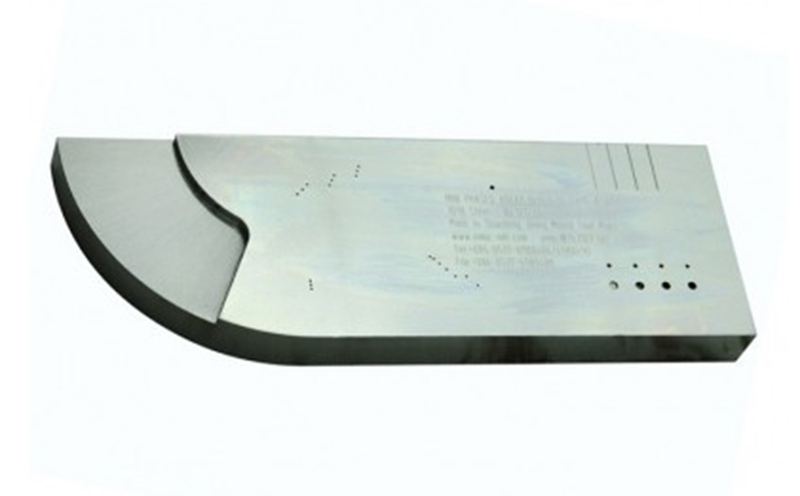

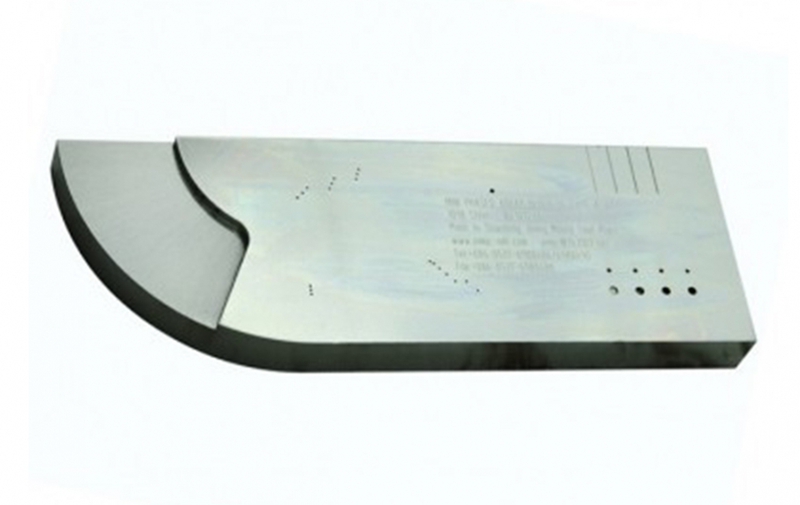

B型便攜式相控陣試塊

超聲相控陣B型試塊是一種具有特定結構和缺陷的試塊，用于超聲相控陣檢測系統中，以模擬實際工件中的缺陷情況，從而校準檢測設備的性能、驗證檢測工藝的有效性，并評估檢測結果的準確性。

功能作用

主要用于測試成像橫向和縱向幾何尺寸測量誤差、扇掃角度范圍誤差和扇掃角度分辨力。

類型

根據用途和標準不同，可分為校準試塊、對比試塊和模擬試塊等。具體如下：

• 校準試塊：通常具有一系列不同位置、不同角度、不同尺寸的規則通孔和盲孔，用于校準超聲相控陣檢測設備的聲速、楔塊延時、ACG、TCG等參數。

• 對比試塊（參考試塊）：具有與待檢測工件相似的結構和材料特性，并包含一系列已知的缺陷，用于與待檢測工件進行對比，評估檢測結果的準確性和可靠性。

• 模擬試塊（演示試塊）：用于模擬實際檢測過程中的復雜情況，如焊縫坡口成像、焊接自然缺欠等，以驗證檢測工藝的有效性和評估檢測人員的技能水平。

結構特點

一般來說，B型試塊上有不同區域，如B-1區、B-2區、B-3區等，每個區域有不同的結構設計，例如B-1區有一系列通孔用于測量成像橫向幾何尺寸測量誤差等。

應用領域

在無損檢測領域具有廣泛的應用，特別是在核工業、航空工業等對檢測精度和可靠性要求較高的領域。

相關標準

通常遵循國際或國內的相關標準，如ISO2400、ISO19675、GB/T32563以及ASME、ASTM E2491-08等標準。

使用方法

• 成像橫向幾何尺寸測量誤差：將探頭放置在試塊B中B-1區一系列通孔的左端面及B-2區一系列通孔的下端面，調節設備實現線性?huà)卟榛蛏刃螔卟榈玫角逦鷪D像，測量不同孔圖像之間的橫向距離測量值，計算與標稱值的差值。

• 成像縱向幾何尺寸測量誤差：將探頭放置在試塊B中B-1區一系列通孔下端面，調節設備實現線性?huà)卟榛蛏刃螔卟榈玫角逦鷪D像，測量不同孔圖像之間的縱向距離測量值，計算與標稱值的差值。

• 扇掃角度范圍測量誤差：將探頭放置在試塊B中B-3區一系列通孔的上端面，設定不同的扇形掃查角度范圍，調節設備實現扇形掃查得到清晰的圖像，數出缺陷圖像的數目并計算實際掃查角度。

• 扇掃角度分辨力：將探頭放置在試塊B中B-3區一系列的上端面，調節設備實現扇形掃查，圖像中所能分開的最小角度間距即為該工作狀態下的扇掃角度分辨力。
