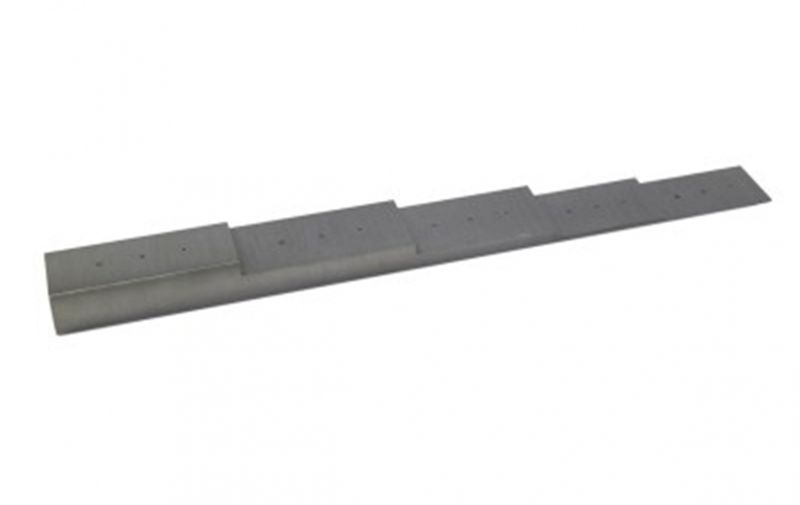

螺栓坯件徑向檢測對比試塊依據標準 NB/T47013-2015承壓設備無損檢測 對承壓設備用鋼螺栓坯件超聲檢測的要求而設計，適用于雙晶直探頭徑向檢測 曲率半徑小于100mm的鋼螺栓坯件。

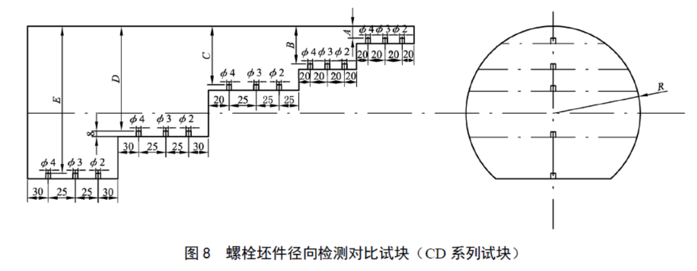

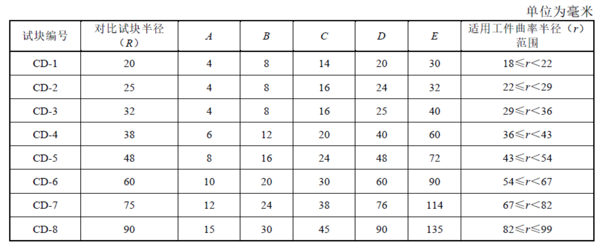

測試方法：據檢測試件的厚度及標準要求選擇合適的試塊，將選用已校驗好的雙晶直探頭置于示意圖中a位置，前后左右移動探頭使直射聲束在φ2平底孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第一點。探頭置于示意圖中b位置，前后左右移動探頭使直射聲束在φ2平底孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第二點。探頭置于示意圖中c位置，前后左右移動探頭使直射聲束在φ2平底孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點，以此類推直至范圍可完全覆蓋檢測厚度（至少測試三點），并將以上各點連成一條曲線，此曲線即為雙晶直探頭距離-波幅曲線，并以此作為基準靈敏度。在此基礎上增益6dB作為掃查靈敏度。
